产品描述
名称：ETFE线
型号：AWM1880
尺寸：36~16AWG
产品性能
额定电压：600V
额定温度：150℃

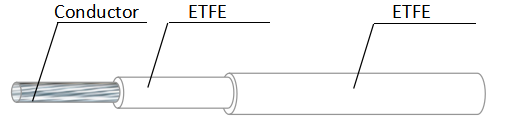

产品结构
导体：裸铜丝，镀锡丝
绝缘：ETFE
外护：ETFE
执行标准：UL758、UL1581
尺寸 AWG | 导体结构 (No./mm) | 导体直径 (mm) | 绝缘厚度 (mm) | 绝缘直径 (mm) | 外护厚度 (mm) | 外护直径 (mm) |
36 | 7/0.05 | 0.15 | 0.15 | 0.45 | 0.38 | 1.25±0.05 |
34 | 7/0.06 | 0.18 | 0.48 | 0.38 | 1.30±0.05 | |
32 | 7/0.08 | 0.24 | 0.54 | 0.38 | 1.35±0.05 | |
30 | 7/0.1 | 0.30 | 0.60 | 0.38 | 1.40±0.05 | |
28 | 7/0.127 | 0.38 | 0.68 | 0.38 | 1.50±0.05 | |
26 | 7/0.16 | 0.48 | 0.78 | 0.38 | 1.60±0.05 | |
24 | 7/0.2 | 0.60 | 0.90 | 0.38 | 1.70±0.05 | |
22 | 7/0.254 | 0.76 | 1.06 | 0.38 | 1.85±0.05 | |
20 | 7/0.32 | 0.96 | 1.26 | 0.38 | 2.05±0.05 | |
18 | 7/0.39 | 1.17 | 1.47 | 0.38 | 2.25±0.05 | |
16 | 19/0.3 | 1.50 | 0.20 | 1.90 | 0.38 | 2.75±0.10 |
