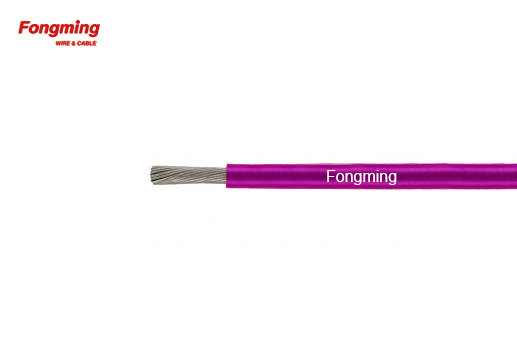

产品描述
名称：ETFE线
型号：AWM1644
尺寸：30~4/0AWG
产品性能
额定电压：600V
额定温度：150℃
产品结构
导体：裸铜丝，镀锡丝
绝缘：ETFE
执行标准：UL758、UL1581
尺寸 AWG | 导体结构 (No./mm) | 导体直径 (mm) | 绝缘厚度 (mm) | 绝缘外径 (mm) |
30 | 7/0.1 | 0.30 | 0.51 | 1.35±0.05 |
28 | 7/0.127 | 0.38 | 1.45±0.05 | |
26 | 7/0.16 | 0.48 | 1.55±0.05 | |
24 | 7/0.2 | 0.60 | 1.65±0.05 | |
22 | 7/0.254 | 0.76 | 1.85±0.05 | |
20 | 7/0.32 | 0.96 | 2.05±0.05 | |
18 | 7/0.39 | 1.17 | 2.25±0.05 | |
16 | 19/0.3 | 1.50 | 2.55±0.05 | |
14 | 19/0.37 | 1.85 | 2.95±0.10 | |
12 | 19/0.48 | 2.40 | 3.45±0.10 | |
10 | 37/0.43 | 3.01 | 3.05±0.10 | |
8 | 57/0.43 | 3.74 | 0.76 | 5.40±0.20 |
6 | 67/0.5 | 4.72 | 6.40±0.20 | |
4 | 106/0.5 | 6.52 | 8.15±0.20 | |
2 | 168/0.5 | 8.21 | 9.85±0.20 | |
1 | 212/0.5 | 9.22 | 1.14 | 11.60±0.30 |
1/0 | 268/0.5 | 10.37 | 12.75±0.30 | |
2/0 | 342/0.5 | 11.72 | 14.10±0.30 | |
3/0 | 430/0.5 | 13.14 | 15.55±0.30 | |
4/0 | 538/0.5 | 14.69 | 17.05±0.30 |
