UL10241
Fongming
200C 1000V UL10241FEP绝缘导线
产品性能
额定温度：200℃
额定电压：1000V
阻燃性能：水平燃烧/VW-1/FT2/FT1

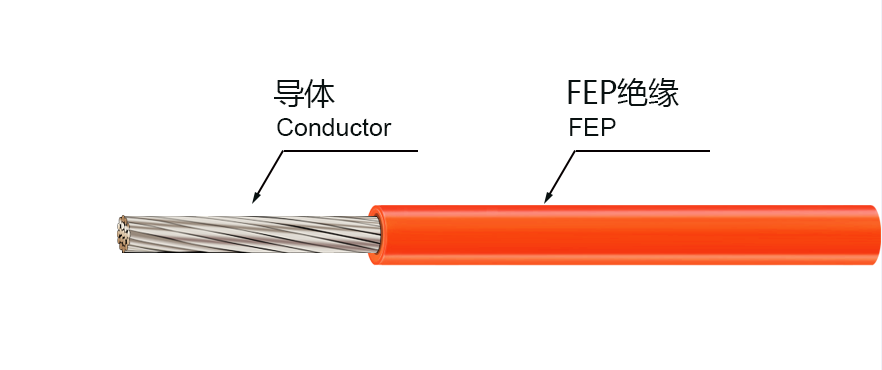

产品结构
导体：实心或绞合，镀镍丝或镀锡丝
绝缘：FEP
颜色：客户需求
执行标准/环保
UL758,UL1581,CSA C22.2/ROHS,REACH
UL | 11331 | 10203 | 10048 | 10241 | ||||||||
CSA/CUL | AWM I A | AWM I A | AWM I A | AWM I A | ||||||||
额定温度 | 200℃ | 200℃ | 200℃ | 200℃ | ||||||||
额定电压 | 600V | 1000V | 1000V | 1000V | ||||||||
规格 | 导体结构 | 绝缘厚度 (mm) | 外径 (mm) | 导体结构 | 绝缘厚度 (mm) | 外径 (mm) | 导体结构 | 绝缘厚度 (mm) | 外径 (mm) | 导体结构 | 绝缘厚度 (mm) | 外径 (mm) |
30 | 7/0.1 | 0.25 | 0.85±0.05 | 7/0.1 | 0.51 | 1.35±0.05 | 7/0.1 | 0.64 | 1.65±0.05 | 7/0.1 | 0.51 | 1.35±0.05 |
28 | 7/0.127 | 0.90±0.05 | 7/0.127 | 1.45±0.05 | 7/0.127 | 1.70±0.05 | 7/0.127 | 1.45±0.05 | ||||
26 | 7/0.16 | 1.05±0.05 | 7/0.16 | 1.50±0.05 | 7/0.16 | 1.80±0.05 | 7/0.16 | 1.50±0.05 | ||||
24 | 7/0.2 | 1.20±0.05 | 7/0.2 | 1.65±0.05 | 7/0.2 | 1.95±0.05 | 7/0.2 | 1.65±0.05 | ||||
22 | 7/0.254 | 1.30±0.05 | 7/0.254 | 1.80±0.1 | 7/0.254 | 2.10±0.05 | 7/0.254 | 1.80±0.1 | ||||
20 | 7/0.32 | 1.50±0.05 | 7/0.32 | 2.05±0.1 | 7/0.32 | 2.30±0.05 | 7/0.32 | 2.05±0.1 | ||||
18 | 7/0.39 | 1.75±0.05 | 7/0.39 | 2.25±01 | 7/0.39 | 2.50±0.05 | 7/0.39 | 2.25±01 | ||||
16 | 19/0.3 | 2.10±0.05 | 19/0.3 | 2.60±0.1 | 19/0.3 | 2.85±0.05 | 19/0.3 | 2.60±0.1 | ||||
14 | 19/0.37 | 2.40±0.05 | 19/0.38 | 3.00±0.2 | 19/0.37 | 3.20±0.05 | 19/0.38 | 3.00±0.2 | ||||
12 | 19/0.48 | 3.00±0.05 | 19/0.48 | 3.50±0.2 | 19/0.48 | 3.80±0.10 | 19/0.48 | 3.50±0.2 | ||||
10 | 37/0.43 | 3.60±0.10 | 37/0.43 | 4.10±0.2 | 37/0.43 | 4.40±0.10 | 37/0.43 | 4.10±0.2 | ||||
8 | 57/0.43 | 0.76 | 5.50±0.3 | 57/0.43 | 0.76 | 5.50±0.3 | ||||||
6 | 67/0.5 | 6.60±0.3 | 67/0.5 | 6.60±0.3 | ||||||||
4 | 106/0.5 | 8.00±0.30 | 106/0.5 | 8.00±0.30 | ||||||||
2 | 168/0.5 | 9.70±0.30 | 168/0.5 | 9.70±0.30 | ||||||||
1 | 212/0.5 | 1.14 | 11.50±0.5 | 212/0.5 | 1.14 | 11.50±0.5 | ||||||
1/0 | 268/0.5 | 12.70±0.5 | 268/0.5 | 12.70±0.5 | ||||||||
2/0 | 342/0.5 | 14.00±0.5 | 342/0.5 | 14.00±0.5 | ||||||||
3/0 | 430/0.5 | 15.40±0.5 | 430/0.5 | 15.40±0.5 | ||||||||
4/0 | 538/0.5 | 17.00±0.5 | 538/0.5 | 17.00±0.5 | ||||||||
