UL1746
Fongming
200C 125V UL1746PTFE绕包导线
产品性能
额定温度：200℃
额定电压：125V
阻燃性能：水平燃烧/VW-1/FT2/FT1

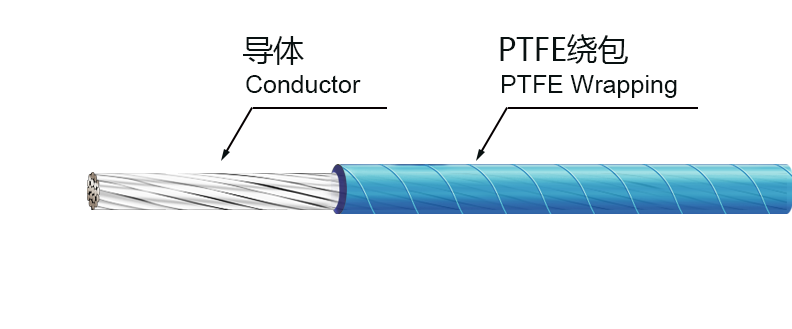

产品结构
导体：实心或绞合，镀镍丝，纯镍丝,镀银丝
绝缘：PTFE绕包
颜色：客户需求
执行标准/环保
UL758,UL1581,ROHS,REACH
UL | 1746 | 5224 | 5429 | 5229 | ||||||
CSA/CUL | AWM I A | AWM I A | AWM I A | AWM I A | ||||||
额定温度 | 200℃ | 200℃ | 200℃ | 200℃ | ||||||
额定电压 | 125V | 300V | 600V | 1000V | ||||||
AWG | 导体结构 | 绝缘厚度 (mm) | 外径 (mm) | 绝缘厚度 (mm) | 外径 (mm) | 绝缘厚度 (mm) | 外径 (mm) | 绝缘厚度 (mm) | 外径 (mm) | |
32 | 7/0.08 | / | 0.33 | 1.0±0.1 | 0.15 | 0.6±0.1 | ||||
30 | 7/0.1 | / | 1.1±0.1 | 0.7±0.1 | 0.56 | 1.5±0.1 | ||||
28 | 7/0.127 | / | 1.1±0.1 | 0.8±0.1 | 1.6±0.1 | |||||
26 | 7/0.16 | / | 1.2±0.1 | 0.9±0.1 | 1.7±0.1 | |||||
24 | 7/0.2 | / | 1.4±0.1 | 1.0±0.1 | 1.8±0.1 | |||||
22 | 7/0.254 | / | 1.5±0.1 | 1.2±0.1 | 2.0±0.1 | |||||
20 | 10/0.254 | 0.2 | 1.4±0.1 | 1.7±0.1 | 1.4±0.1 | 2.2±0.1 | ||||
18 | 16/0.254 | 1.7±0.1 | 1.9±0.1 | 1.6±0.1 | 2.4±0.1 | |||||
16 | 26/0.254 | 2.0±0.1 | 2.3±0.1 | 1.9±0.1 | 2.7±0.1 | |||||
14 | 41/0.254 | / | 2.6±0.2 | 2.3±0.2 | 3.1±0.2 | |||||
12 | 65/0.254 | / | 3.1±0.2 | 2.8±0.2 | 3.6±0.2 | |||||
10 | 103/0.254 | / | 4.0±0.2 | 3.7±0.2 | 4.5±0.2 | |||||
