UL3779
Fongming
180C 600V UL3779硅胶绝缘涤纶编织导线
产品性能
额定温度：180℃
额定电压：600V
阻燃性能：水平燃烧/FT2/VW-1/FT1

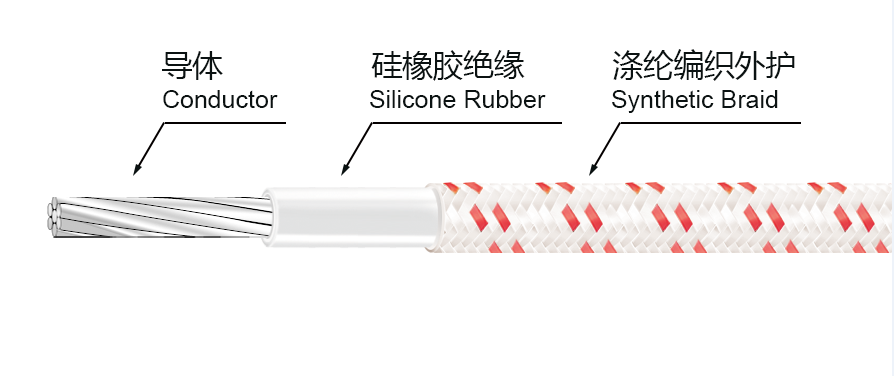

产品结构
导体：实心或绞合,镀锡铜,镀镍铜,铜丝
绝缘：硅橡胶
颜色：客户需求
外护：涤纶编织、硅树脂涂层
执行标准/环保
UL758,UL1581,CSA C22.2/ROHS,REACH
UL | 3779 | |||
CSA/CUL | AWM I A | |||
额定温度 | 180℃ | |||
额定电压 | 600V | |||
规格 | 导体结构 | 绝缘厚度 (mm) | 编织层厚度 (mm) | 绝缘厚度 (mm) |
20 | 10/0.254 | 0.76 | 0.2 | 3.0±0.1 |
18 | 16/0.254 | 3.2±0.1 | ||
16 | 26/0.254 | 3.5±0.1 | ||
14 | 41/0.254 | 3.9±0.1 | ||
12 | 65/0.254 | 0.94 | 4.8±0.1 | |
10 | 103/0.254 | 0.25 | 5.8±0.2 | |
8 | 163/0.254 | 6.6±0.2 | ||
6 | 260/0.254 | 7.7±0.3 | ||
4 | 413/0.254 | 9.0±0.3 | ||
2 | 168/0.5 | 2.03 | 12.9±0.3 | |
1 | 212/0.5 | 13.9±0.4 | ||
1/0 | 268/0.5 | 15.0±0.4 | ||
2/0 | 342/0.5 | 16.4±0.4 | ||
3/0 | 430/0.5 | 17.8±0.5 | ||
4/0 | 538/0.5 | 2.67 | 20.6±0.5 | |
250kcmil | 633/0.5 | 0.3 | 22.0±0.8 | |
300kcmil | 760/0.5 | 23.5±0.8 | ||
350kcmil | 886/0.5 | 24.9±0.8 | ||
400kcmil | 396/0.8 | 26.2±0.8 | ||
500kcmil | 495/0.8 | 28.6±0.8 | ||
600kcmil | 594/0.8 | 30.7±1.0 | ||
700kcmil | 693/0.8 | 32.7±1.0 | ||
750kcmil | 742/0.8 | 33.7±1.0 | ||
800kcmil | 792/0.8 | 34.6±1.0 | ||
