UL5231
Fongming
250C 300V UL5231PTFE绕包导线
产品性能
额定温度：250℃
额定电压：300V
阻燃性能：水平燃烧/VW-1/FT2/FT1

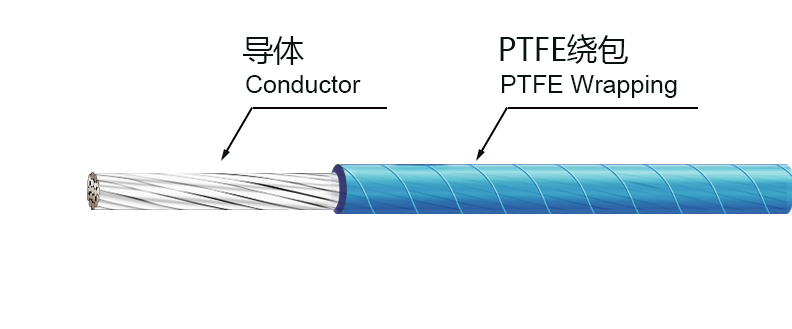

产品结构
导体：实心或绞合，镀镍丝，纯镍丝
绝缘：PTFE绕包
颜色：客户需求
执行标准/环保
UL758,UL1581,ROHS,REACH
UL | 10583 | 5230 | 5231 | 11290 | ||||||
CSA/CUL | AWM I A | AWM I A | AWM I A | AWM I A | ||||||
额定温度 | 250℃ | 250℃ | 250℃ | 250℃ | ||||||
额定电压 | 600V | 600V | 300V | 1000V | ||||||
规格 | 导体结构 | 芯数 | 绝缘厚度 (mm) | 外径 (mm) | 成缆外径(mm) | 护套厚度 (mm) | 外径 （无屏蔽） (mm) | 屏蔽厚度 (mm) | 外径 (mm) | |
32 | 7/0.08 | 0.25 | 0.8±0.1 | 0.51 | 1.4±0.1 | 0.33 | 1.0±0.1 | 0.38 | 1.1±0.1 | |
30 | 7/0.1 | 0.9±0.1 | 1.4±0.1 | 1.1±0.1 | 1.120.1 | |||||
28 | 7/0.127 | 1.0±0.1 | 1.5±0.1 | 1.1±0.1 | 1.2±0.1 | |||||
26 | 7/0.16 | 1.1±0.1 | 1.6±0.1 | 1.2±0.1 | 1.3±0.1 | |||||
24 | 7/0.2 | 1.2±0.1 | 1.7±0.1 | 1.4±0.1 | 1.5±0.1 | |||||
22 | 7/0.254 | 1.4±0.1 | 1.9±0.1 | 1.5±0.1 | 1.6±0.1 | |||||
20 | 10/0.254 | 1.6±0.1 | 2.1±0.1 | 1.7±0.1 | 1.8±0.1 | |||||
18 | 16/0.254 | 1.8±0.1 | 2.3±0.1 | 1.9±0.1 | 2.0±0.1 | |||||
16 | 26/0.254 | 2.1±0.1 | 2.6±0.1 | 2.3±0.1 | 2.4±0.1 | |||||
14 | 41/0.254 | 2.5±0.2 | 3.0±0.2 | 2.6±0.2 | 2.7±0.1 | |||||
12 | 65/0.254 | 3.0±0.2 | 3.5±0.2 | 3.1±0.2 | 3.2±0.2 | |||||
10 | 103/0.254 | 3.9±0.2 | 4.4±0.2 | 4.0±0.2 | ||||||
8 | 163/0.254 | 0.38 | 5.0±0.3 | 0.76 | 5.8±0.3 | 0.51 | 5.3±0.3 | |||
6 | 260/0.254 | 6.1±0.3 | 6.8±0.3 | 6.3±0.3 | ||||||
4 | 413/0.254 | 7.4±0.5 | 8.2±0.5 | 0.76 | 8.2±0.5 | |||||
2 | 168/0.5 | 9.1±0.5 | 9.8±0.5 | 9.8±0.5 | ||||||
1 | 212/0.5 | 0.51 | 10.3±0.5 | 1.14 | 11.6±0.5 | 1.14 | 11.6±0.5 | |||
1/0 | 268/0.5 | 11.6±0.5 | 12.8±0.5 | 12.8±0.5 | ||||||
2/0 | 342/0.5 | 12.9±0.5 | 14.1±0.5 | 14.1±0.5 | ||||||
3/0 | 430/0.5 | 14.3±0.5 | 15.5±0.5 | 15.5±0.5 | ||||||
4/0 | 538/0.5 | 15.8±0.5 | 17.1±0.5 | 17.1±0.5 | ||||||
