UL3530
Fongming

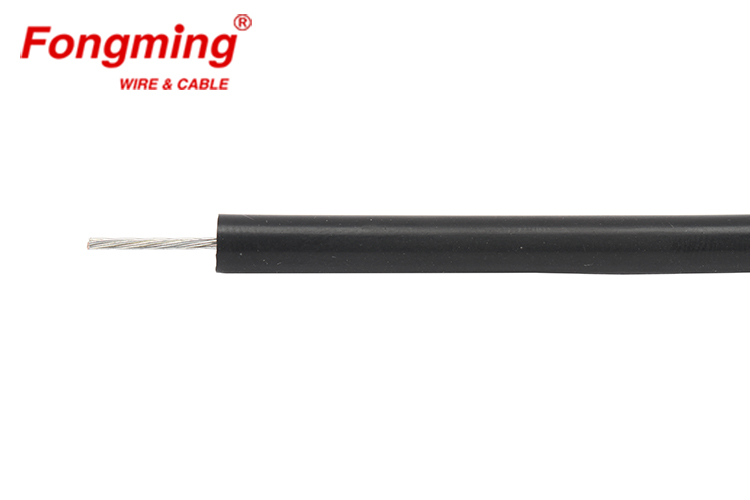

150/200℃ 600V UL3530硅胶线
描述
名称：硅胶绝缘电线
型号：AWM 3530
尺寸：26〜4AWG
特征
额定电压：600V
额定温度：150/200℃
结构体
导体：镀锡铜
绝缘：挤塑硅橡胶
颜色：蓝色，棕色，黑色，白色，红色，绿色，黄色
规格：UL758，UL1581
导体 AWG | 导体结构 （数量/毫米） | 绝缘厚度 （毫米） | 外径 （毫米） |
26 | 7 / 0.16 | 0.76
| 2.1±0.1 |
24 | 7 / 0.2或19 / 0.12 | 2.2±0.1 | |
22 | 7 / 0.254 | 2.4±0.1 | |
20 | 10 / 0.254 | 2.6±0.1 | |
18 | 16 / 0.254 | 2.8±0.1 | |
16 | 26 / 0.254 | 3.1±0.1 | |
14 | 41 / 0.254 | 3.5±0.1 | |
12 | 65 / 0.254 | 4.0±0.1 | |
10 | 103 / 0.254 | 1.14 | 5.6±0.2 |
8 | 163 / 0.254 | 1.52 | 7.3±0.2 |
6 | 260 / 0.254 | 8.4±0.3 | |
4 | 413 / 0.254 | 9.7±0.3 | |
2 | 168 / 0.5 | 11.4±0.3 | |
1 | 212 / 0.5 | 2.03 | 13.5±0.4 |
1/0 | 268 / 0.5 | 14.7±0.4 | |
2/0 | 342 / 0.5 | 16.0±0.4 | |
3/0 | 430 / 0.5 | 17.5±0.5 | |
4/0 | 538 / 0.5 | 19.0±0.5 | |
250kcmil | 633 / 0.5 | 2.41 | 20.8±0.8 |
300kcmil | 760 / 0.5 | 22.4±0.8 | |
350kcmil | 886 / 0.5 | 23.8±0.8 | |
400kcmil | 396 / 0.8 | 25.1±0.8 | |
500kcmil | 495 / 0.8 | 27.4±0.8 | |
600kcmil | 594 / 0.8 | 2.79 | 30.3±1.0 |
700kcmil | 693 / 0.8 | 32.3±1.0 | |
750kcmil | 742 / 0.8 | 33.2±1.0 |
