Fongming
GN350玻纤缠纱线
描述
名称：GN350玻纤缠纱线
型号：GW03-C，GW04-C
尺寸：0.14-25.0mm2.
特征
额定电压：600V
额定温度：350℃

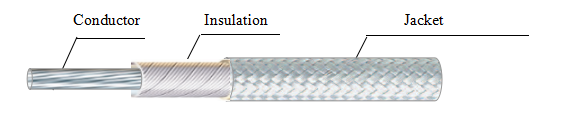

结构
导体：镀镍铜，纯镍
绝缘：玻璃纤维绕包缠纱
外护：玻璃纤维织物用硅树脂涂层编织
尺寸 mm2. | Conductor 结构 | 直径 （毫米） | 绝缘 厚度 （毫米） | 直径 （毫米） | 编织 厚度 （毫米） | 直径 （毫米） |
0.14 | 7 / 0.16 | 0.48 | 0.39 | 1.26 | 0.2 | 1.7±0.2 |
0.22 | 7 / 0.2 | 0.6 | 0.39 | 1.38 | 0.2 | 1.8±0.2 |
0.25 | 7/0.23 | 0.69 | 0.39 | 1.47 | 0.2 | 1.9±0.2 |
0.5 | 7 / 0.3 | 0.9 | 0.39 | 1.68 | 0.2 | 2.1±0.2 |
0.75 | 11 / 0.3 | 1.15 | 0.39 | 1.93 | 0.2 | 2.3±0.2 |
1.0 | 14 / 0.3 | 1.30 | 0.39 | 2.08 | 0.2 | 2.5±0.2 |
1.5 | 21 / 0.3 | 1.59 | 0.39 | 2.37 | 0.2 | 2.8±0.2 |
2.0 | 28 / 0.3 | 1.83 | 0.52 | 2.87 | 0.2 | 3.3±0.3 |
2.5 | 35 / 0.3 | 2.05 | 0.52 | 3.09 | 0.2 | 3.5±0.3 |
4.0 | 56 / 0.3 | 2.60 | 0.52 | 3.64 | 0.2 | 4.0±0.3 |
6.0 | 84 / 0.3 | 3.18 | 0.52 | 4.22 | 0.25 | 4.7±0.3 |
10.0 | 140 / 0.3 | 4.50 | 0.65 | 5.8 | 0.25 | 6.3±0.5 |
16.0 | 224 / 0.3 | 5.70 | 0.65 | 7 | 0.25 | 7.5±0.5 |
25.0 | 350 / 0.3 | 7.15 | 0.65 | 8.45 | 0.25 | 9.0±0.5 |
