EV-180C-1500V-S
Fongming
180C 1500V硅橡胶绝缘屏蔽EV电缆
描述
名称：EV Shield硅橡胶电缆
尺寸：16.0-70.0mm2
特征
额定电压：1500V
额定温度：180℃

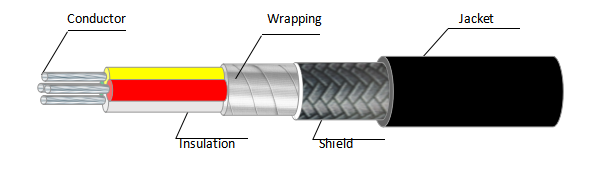

结构体
导体：铜，镀锡铜
绝缘：硅橡胶
屏蔽：镀锡铜，铝带
外套：硅橡胶
Conductor | 绝缘 | 屏蔽与包裹 | 夹套直径 毫米 | 电的 属性 | |||
平方毫米 | Conductor 施工 x直径 | 直径 毫米 | 外 直径 毫米 | 屏蔽直径mm | 包 | 夹套直径 毫米 | 最高导体 电阻直流20℃Ω/公里 |
16 | 513 / 0.20 | 5.5 | 8.0 | 镀锡铜 | 聚酯薄膜 | 12.0 | 1.16 |
25 | 798 / 0.20 | 7.0 | 9.8 | 镀锡铜 | 聚酯薄膜 | 13.5 | 0.74 |
35 | 1121/0.20 | 8.0 | 11.4 | 镀锡铜 | 聚酯薄膜 | 14.5 | 0.53 |
50 | 1592/0.20 | 9.6 | 13.5 | 镀锡铜 | 聚酯薄膜 | 17.0 | 0.37 |
70 | 2257/0.20 | 11.2 | 17.0 | 镀锡铜 | 聚酯薄膜 | 21 | 0.26 |
