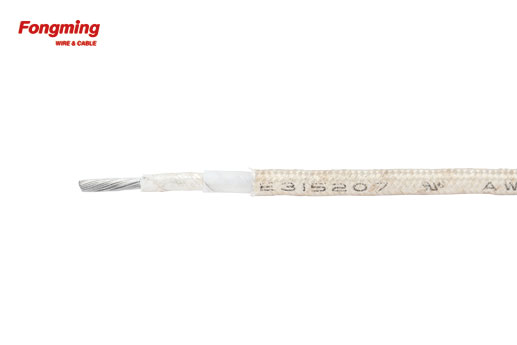

250°C 30V UL5457 云母玻纤编织耐高温电线电缆
描述
名称：耐高温线
型号：AWM5457
尺寸：24~550kcmil
性能
额定电压：30V
额定温度：250℃
结构
导体：镀镍丝、纯镍丝
绝缘：云母绕包，玻纤纱编织，硅树脂涂层
执行标准：UL758，UL1581
尺寸 AWG | 导体结构 | 绝缘厚度 (mm) | 直径 (mm) |
24 | 7/0.2 | 0.18 | 1.1±0.1 |
22 | 7/0.254 | 1.2±0.1 | |
20 | 10/0.254 | 1.4±0.1 | |
18 | 16/0.254 | 1.6±0.1 | |
16 | 26/0.254 | 2.0±0.1 | |
14 | 41/0.254 | 2.3±0.1 | |
12 | 65/0.254 | 2.8±0.2 | |
10 | 103/0.254 | 0.20 | 3.8±0.2 |
8 | 163/0.254 | 4.6±0.2 | |
6 | 260/0.254 | 5.7±0.3 | |
4 | 413/0.254 | 7.0±0.3 | |
2 | 168/0.5 | 0.31 | 8.9±0.5 |
1 | 212/0.5 | 9.9±0.5 | |
1/0 | 268/0.5 | 11.1±0.5 | |
2/0 | 342/0.5 | 12.4±0.8 | |
3/0 | 430/0.5 | 13.9±0.8 | |
4/0 | 538/0.5 | 15.4±0.8 | |
250kcmil | 633/0.5 | 0.41 | 16.9±0.8 |
300kcmil | 760/0.5 | 18.4±1.0 | |
350kcmil | 886/0.5 | 19.8±1.0 | |
400kcmil | 396/0.8 | 21.1±1.0 | |
500kcmil | 495/0.8 | 23.5±1.0 |
